磁力密封
来源:未知??日期:2018-11-20
磁力密封结构图
磁力密封利用磁性材料的磁场作用，使补偿环组件与非补偿环组件相互吸引，实现补偿环与非补偿环摩擦面紧密贴合。
结构与工作特点

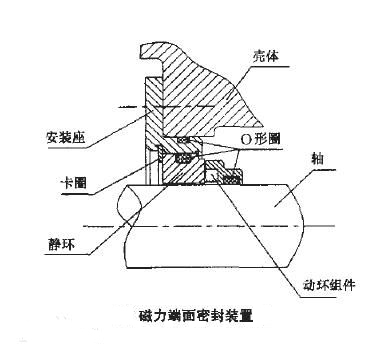

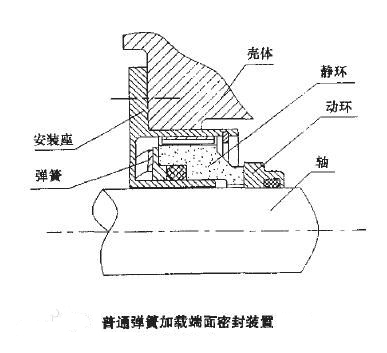

磁力端面密封装置的结构如图1所示。为便于比较，图2示出了普通弹簧加载的端面密封装置。
与普通弹簧加载端面密封装置一样，磁力端面密封的主要结构也是由动环、静环和二次密封环等组成，动环与静环相互接触组成摩擦副，承受高速摩擦，实现了转子结构与静子结构之间的密封。动环和静环中的1个要能轴向移动，自动补偿密封面磨损，并保证工作中具有良好的随动性。
与普通弹簧加载端面密封装置不同，磁力端面密封装置取消了弹簧元件，动环与静环的紧密贴合是靠自身的磁性吸引力达到的。静环是永磁材料，动环是由碳石墨环镶人软磁材料环中构成的。静环(磁材料)与动环(软磁材料)之间依靠磁性吸引力保证石墨环与动环紧密贴合，防止工作流体泄漏。动环与轴之间实现相对移动的密封，并可轴向和角向浮动，自动补偿密封面的磨损。
普通弹簧加载端面密封需专门的传动件，使动环与轴同步旋转。磁力端面密封可以取消专门的传动件，依靠二次密封环的摩擦力起到传动作用。
与普通弹性加载端面密封相比，磁力端面密封的主要优点是结构元件少，紧凑，安装方便。以磁力代替弹性元件的弹性力，克服了由制造、安装误差以及工作过程中轴向位移带来的影响而使接触负荷变化大的问题。密封界面接触负荷?？梢陨杓频媒闲?仅为普通弹簧加载端面密封的25%一50%)，且分布均匀。因此，磁力端面密封装置工作能力(温度、压差)较高，工作可靠，磨损低，寿命长。
